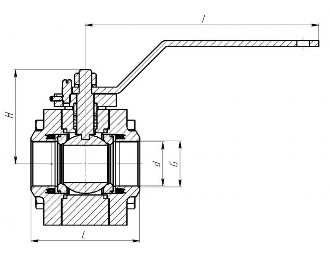

DN, мм

PN, МПа

(кгс/см2)

d, мм

L, мм

l, мм

H, мм не более

Масса, кг (не менее)

32

1,6 (16) – 16,0

(160)

30

120

235

75

5,2

40

37

130

235

90

6,5

50

48

150

235

100

10,0

65

65

185

330

140

16,5

80

75

205

330

145

17,0

100

95

260

600

190

28,3

№

У1 по ГОСТ 15150-69

ХЛ1 по ГОСТ 15150-69

Углеродистая

Легированная

Коррозионностойкая

1

Патрубок, корпус, горловина

Сталь 20

Сталь 09Г2С

12Х18Н10Т

2

Шток

40Х13/14Х17Н2

40Х13/14Х17Н2

40Х13/14Х17Н2

3

Шар-пробка

AISI 304, 12Х18Н10Т, 40Х13

AISI 304, 12Х18Н10Т, 40Х13

12Х18Н10Т/AISI 321

4

Седло

Ф4К20, PEEK, РА

5

Уплотнительное кольцо

Фторсиликон, EPDM

6

Ручка

Сталь 3

Сталь 3 (оцинк.)

Сталь 20

09Г2С

12Х18Н10Т

Класс герметичности затвора по ГОСТ 54808-2011

А

Давление условное, МПа

1,6 (16) – 32 (320)

Температура окружающей среды, ˚С

-40…+80

-60…+80

-60…+80

Температура среды, ˚С

-40…+200

-60…+200

-60…+200
