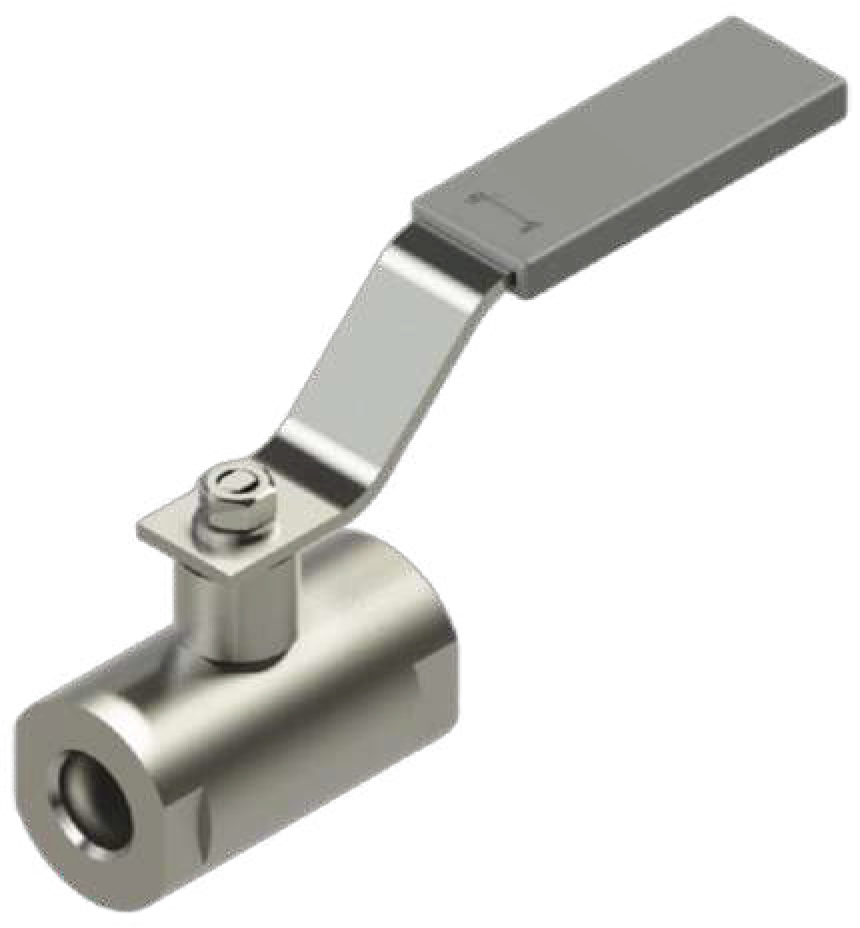

Разборный двухсоставной / трехсоставной полный проход
разборный двухсоставной / трехсоставной - полный проход

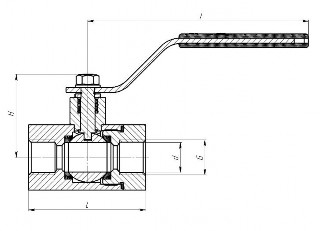

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДВУХСОСТАВНЫЕ
|
DN, мм |
PN, МПа (кгс/см2) |
d, мм |
L, мм |
l, мм |
H, мм не более |
Масса, кг (не более) |
|
10 |
1,6 (16) – 4,0 (40) |
13 |
75 (105) |
115 |
60 |
2,0 |
|
15 |
13 |
85 (105) |
115 |
60 |
2,0 |
|
|
20 |
20 |
95 (105) |
115 |
60 |
2,0 |
|
|
25 |
24 |
105 |
180 |
70 |
2,7 |
|
DN, мм |
PN, МПа (кгс/см2) |
d, мм |
L, мм |
l, мм |
H, мм не более |
Масса, кг (не менее) |
|
10 |
6,3 (63) – 16,0 (160) |
110 |
115 |
60 |
3,0 |
|
|
15 |
13 |
120 |
115 |
60 |
3,0 |
|
|
20 |
20 |
130 |
115 |
60 |
3,0 |
|
|
25 |
24 |
150 |
180 |
70 |
4,5 |
МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ
|
№ |
У1 по ГОСТ 15150-69 |
ХЛ1 по ГОСТ 15150-69 |
||
|
Углеродистая |
Легированная |
Коррозионностойкая |
||
|
1 |
Патрубок, корпус, горловина |
Сталь 20 |
Сталь 09Г2С |
12Х18Н10Т |
|
2 |
Шток |
40Х13/14Х17Н2 |
40Х13/14Х17Н2 |
40Х13/14Х17Н2 |
|
3 |
Шар-пробка |
AISI 304, 12Х18Н10Т, 40Х13 |
AISI 304, 12Х18Н10Т, 40Х13 |
12Х18Н10Т/AISI 321 |
|
4 |
Седло |
Ф4К20, PEEK, РА |
||
|
5 |
Уплотнительное кольцо |
Фторсиликон, EPDM |
||
|
6 |
Ручка |
Сталь 3 |
Сталь 3 (оцинк.) |
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
Сталь 20 |
09Г2С |
12Х18Н10Т |
|
|
Класс герметичности затвора по ГОСТ 54808-2011 |
А |
||
|
Давление условное, МПа |
1,6 (16) – 32 (320) |
||
|
Температура окружающей среды, ˚С |
-40…+80 |
-60…+80 |
-60…+80 |
|
Температура среды, ˚С |
-40…+200 |
-60…+200 |
-60…+200 |
